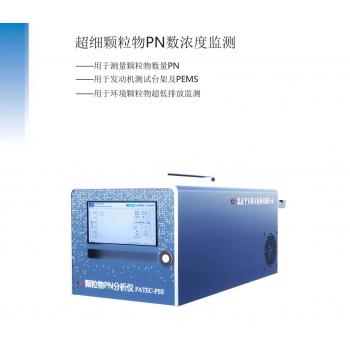

颗粒物PN分析仪 PATEC-PSS
PATEC-PSS颗粒物PN分析仪是用于专业的排放测试独特有解决方案。它特别设计用于车载及
发动机测试台架颗粒物质量及数量排放测试。
产品性能:
可检测颗粒物从10nm到2.5um;
既可以测量颗粒物数量,也可以测量颗粒物质量;
响应最快的颗粒物传感器以确保实时测量;
无需稀释采样;
宽动态测量范围;
连续实时监测
测量范围:1000～5000000#/cm3
通讯：4G/5G物联网通讯，直接将数据传输到云服务器，手机PC端实时查看
响应时间：＜5s 时间分辨率:1s 测量精度：≤±20%
发动机测试台架颗粒物质量及数量排放测试。
产品性能:
可检测颗粒物从10nm到2.5um;
既可以测量颗粒物数量,也可以测量颗粒物质量;
响应最快的颗粒物传感器以确保实时测量;
无需稀释采样;
宽动态测量范围;
连续实时监测
测量范围:1000～5000000#/cm3
通讯：4G/5G物联网通讯，直接将数据传输到云服务器，手机PC端实时查看
响应时间：＜5s 时间分辨率:1s 测量精度：≤±20%
- 产品性能
- 技术参数
- 应用领域
- 测量原理
- 图片

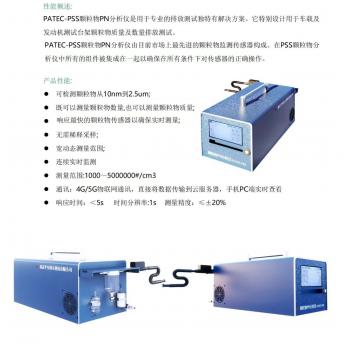

性能概述:
PATEC-PSS颗粒物PN分析仪是用于专业的排放测试独特有解决方案。它特别设计用于车载及
发动机测试台架颗粒物质量及数量排放测试。
产品性能:
可检测颗粒物从10nm到2.5um;
既可以测量颗粒物数量,也可以测量颗粒物质量;
响应最快的颗粒物传感器以确保实时测量;
无需稀释采样;
宽动态测量范围;
连续实时监测
测量范围:1000～5000000#/cm3
通讯：4G/5G物联网通讯，直接将数据传输到云服务器，手机PC端实时查看
响应时间：＜5s 时间分辨率:1s 测量精度：≤±20%

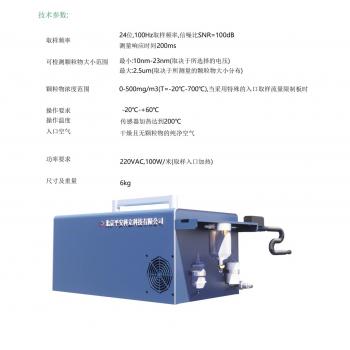

技术参数:
24位,100Hz取样频率,信噪比SNR=100dB
取样频率
测量响应时间200ms
可检测颗粒物大小范围
颗粒物浓度范围 0-500mg/m3(T=-20℃-700℃),当采用特殊的入口取样流量限制板时
操作要求
操作温度
入口空气
功率要求
尺寸及重量
FROM EXHAUST MEASUREMENT SPECIALIST
传感器加热达到200℃
干燥且无颗粒物的纯净空气
220VAC,100W/米(取样入口加热)
6kg
应用领域
PEMS车载应用；
柴油车DPF颗粒物捕集效率研究；
烟气颗粒物排放测试；
发动机台架颗粒物测试；
环境空气超低排放颗粒物监测

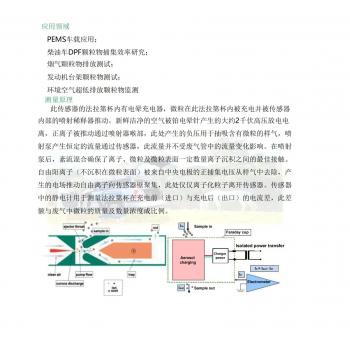

测量原理
此传感器的法拉第杯内有电晕充电器，微粒在此法拉第杯内被充电并被传感器
内部的喷射稀释器推动。新鲜洁净的空气被铂电晕针产生的大约2千伏高压放电电
离，正离子被推动通过喷射器喉部，此处产生的负压用于抽吸含有微粒的样气，喷
射泵产生恒定的流量通过传感器，此流量并不受废气管中的流量变化影响。在喷射
泵后，紊流混合确保了离子、微粒及微粒表面一定数量离子沉积之间的最佳接触。
自由阳离子（不沉积在微粒表面）被来自中央电极的正捕集电压从样气中去除，产
生的电场推动自由离子向传感器壁聚集，此处仅仅离子化粒子离开传感器。传感器
中的静电计用于测量法拉第杯在充电前（进口）与充电后（出口）的电流差，此差
额与废气中微粒的质量及数量浓度成比例。
Iin Sample in
Faraday cup
Isola
